VR KIOSK 개발의도

기존 VR 체험

학교 교육 및 산업현장에서 실감콘텐츠교육의 중요성이 지속적으로 대두되고 있는 가운데,

기존의 VR 체험장치들은 다양한 기술적 요소와 현장의 다양성으로 인해 VR 체험이 어려워

교육현장의 교육실행에 어려움을 겪고 있으며 VR교육 훈련의 사회적 확대에 장애요소가 되고 있음

VR 기기 설치와 체험의 난해성

VR 기기의 다양성, 비표준화
VR 기기의 다양성, 비표준화
H/W와 HMD 연결 인터페이스 난해성
H/W와 HMD 연결 인터페이스 난해성
H/W와 HMD 연결 인터페이스 난해성
H/W와 HMD 연결 인터페이스 난해성
룸스케일 VR HMD와Controller설치구조 복잡
룸스케일 VR HMD와Controller설치구조 복잡

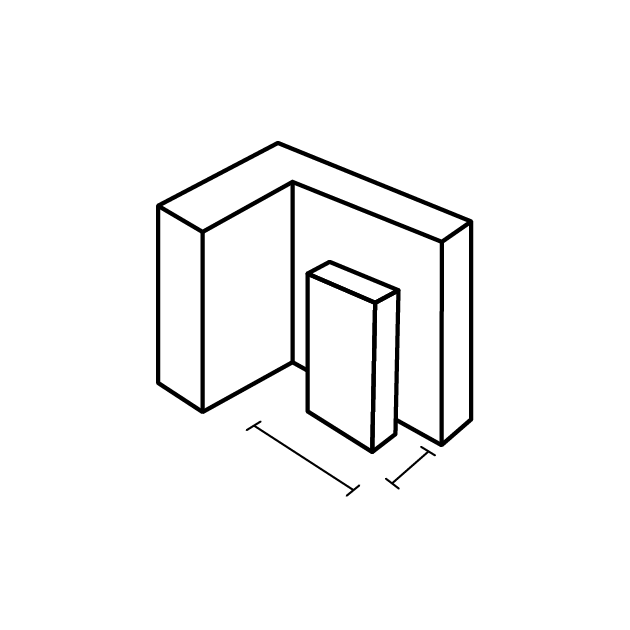

설치 복잡성으로 인한 설치 후 해체 이동 불가
설치 복잡성으로 인한 설치 후 해체 이동 불가

VR KIOSK 개발의도

기존 VR 체험

학교 교육 및 산업현장에서 실감콘텐츠교육의 중요성이 지속적으로 대두되고 있는 가운데,

기존의 VR 체험장치들은 다양한 기술적 요소와 현장의 다양성으로 인해 VR 체험이 어려워

교육현장의 교육실행에 어려움을 겪고 있으며 VR교육 훈련의 사회적 확대에 장애요소가 되고 있음

VR 기기 설치와 체험의 난해성

기존의 VR 시스템은 복잡한 구조와 대면 시스템으로 이루어져 있다.

기존의 VR 시스템은 복잡한 구조와 대면 시스템으로 이루어져 있다.

VR KIOSK 주요 기능과 구성

신규개발 VR KIOSK

기존의 설치운용 문제를 해결하기 위해 All-in-One방식으로 XR콘텐츠를 체험하고, HMD 장착상태에서 원격접속이 가능한 융합디바이스를 개발하여 학교교육 및 산업훈련 현장에 활용기대

주요구성

◦ 일체형 구조로 VR체험 일원화

- H/W, HMD, Controller, 터치스크린,VR Sound의 일체화

- 다양한 VR/AR콘텐츠 체험 운용 플랫폼 제공

- 서비스 런처와 RTSP 구동 프로그램 내장

◦ 플러그앤플레이 방식 구성

- 터치 스크린을 통한 서비스런처 인터페이스 제공

- 초보자도 쉽게 활용할 수 있는 PNP 방식 운용

◦ 이동설치, 결합 해체 확장 용이

- PC 내장형 알루미늄 판넬과 HMD 고정결합형 모듈 설계

- 이동형 VR KIOSK 추가 개발완료

- 확장형 XR BOX설계로 동시에 6인이 체험 가능

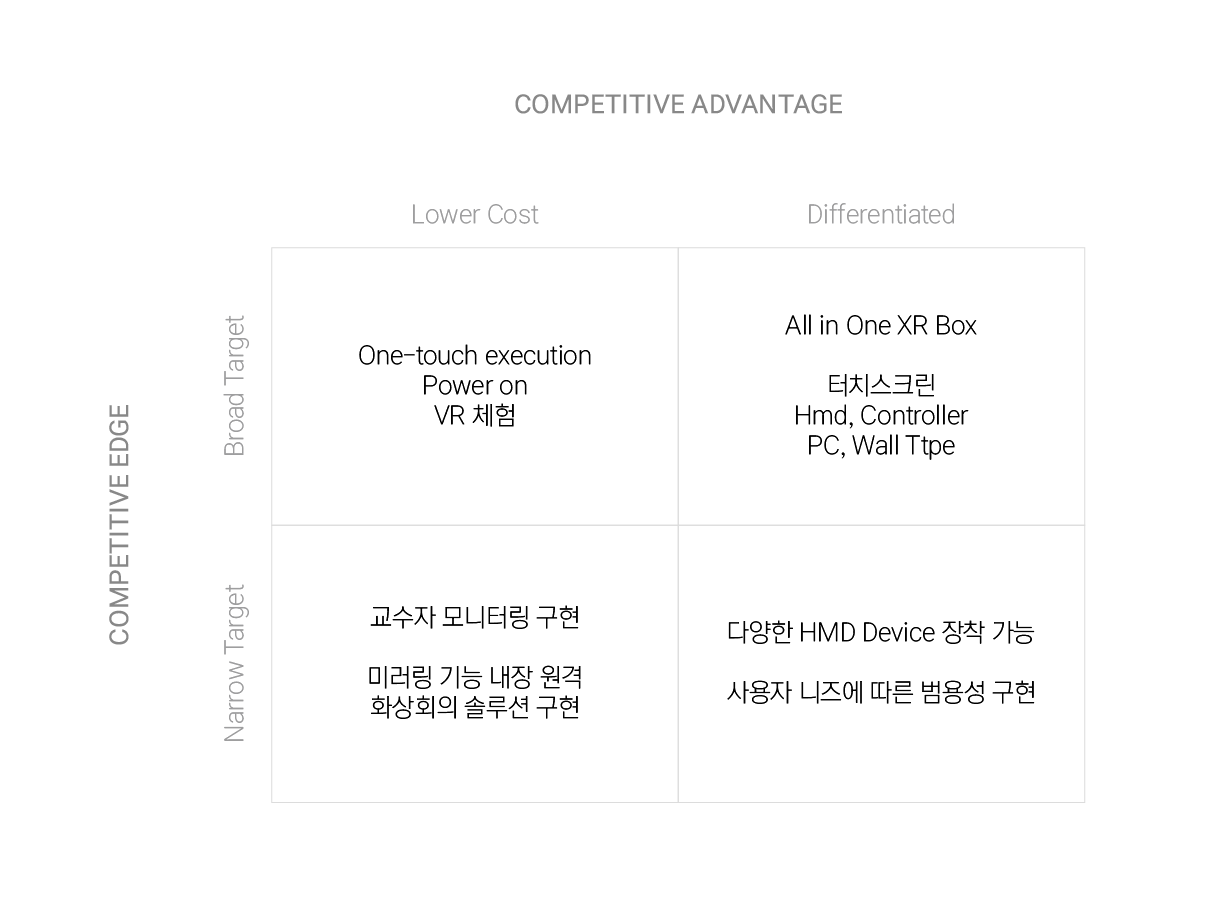

주요기능

◦ PowerOnVR실행

     VR런처S/W 내장

◦ All in One XR Box

     -터치스크린+Hmd+ Controller+PC, Wall Panel

     -미러링기능 내장

     -원격화상회의 솔루션 구현

◦ 교수자모니터링 솔루션 내장

◦ 다양한 HMD장착 가능

◦ Ambisound 구현

VR KIOSK 주요기능

신규개발 VR KIOSK

기존의 설치운용 문제를 해결하기 위해 All-in-One방식으로 XR콘텐츠를 체험하고,

HMD 장착상태에서 원격접속이 가능한 융합디바이스를 개발하여

학교교육 및 산업훈련 현장에 활용기대

주요 구성

◦ 일체형 구조로 VR체험 일원화

- H/W, HMD, Controller, 터치스크린,VR Sound의 일체화

- 다양한 VR/AR콘텐츠 체험 운용 플랫폼 제공

- 서비스 런처와 RTSP 구동 프로그램 내장


◦ 플러그앤플레이 방식 구성

- 터치 스크린을 통한 서비스런처 인터페이스 제공

- 초보자도 쉽게 활용할 수 있는 PNP 방식 운용


◦ 이동설치, 결합 해체 확장 용이

- PC 내장형 알루미늄 판넬과 HMD 고정결합형 모듈 설계

- 이동형 VR KIOSK 추가 개발완료

- 확장형 XR BOX설계로 동시에 6인이 체험 가능

◦ PowerOnVR실행

     VR런처S/W 내장


◦ All in One XR Box

     -터치스크린+Hmd+ Controller+PC, Wall Panel

     -미러링기능 내장

     -원격화상회의 솔루션 구현

◦ 교수자모니터링 솔루션 내장


◦ 다양한 HMD장착 가능


◦ Ambisound 구현



활용장점

기대효과

   VR 체험장비에 대한 기술적 통합 요구

• 기존의 VR 장치 다양한 인터페이스로 인해 활용 체험에 제한적

• HMD와 디스플레이등 다양한 연동장치의 일체화 필요

• 룸스케일 VR 설치와 운용에 대한 복잡성과 난해성 해소

   비대면 XR 체험 활용성 확대

• 실감콘텐츠 교육・전시기능 구현 활용성 극대화

• 고정형과 이동형 KIOSK 운용으로 선택적 활용

• 컨퍼런스, 페스티벌등 이동형 VR KIOSK 설치로 현장의 다양한 XR콘텐츠 체험

   실감콘텐츠 체험확산 도구

• 산업체 VR교육훈련과 에듀테크 시장의 성장으로 VR 교육체험 수요증가

• 초, 중, 고등학교 각급학교의 VR 체험교육 수요 증가

• 지자체, 공공기관의 4차 산업혁명 교육 수요 증가

   비대면 원격접속 기능구현으로 비대면 XR 교육수행

• 1:1 오프라인 교육 체제에서 비대면 XR교육 구현 가능

• 산업현장 전문가 원격 모니터링으로 초보자 교육 가능

• 산업체 실감콘텐츠 교육훈련 수요 증가로 XR 교육장비 활용 기대

PRODUCT

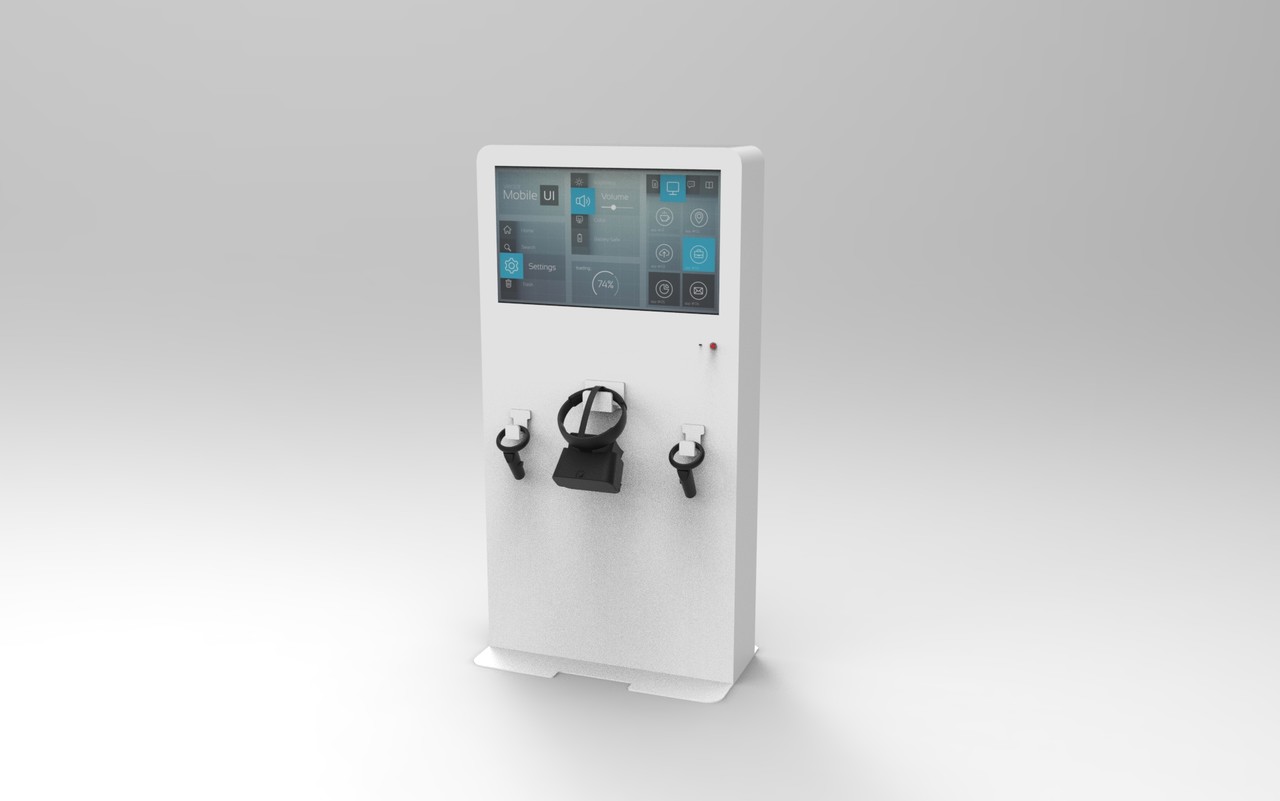

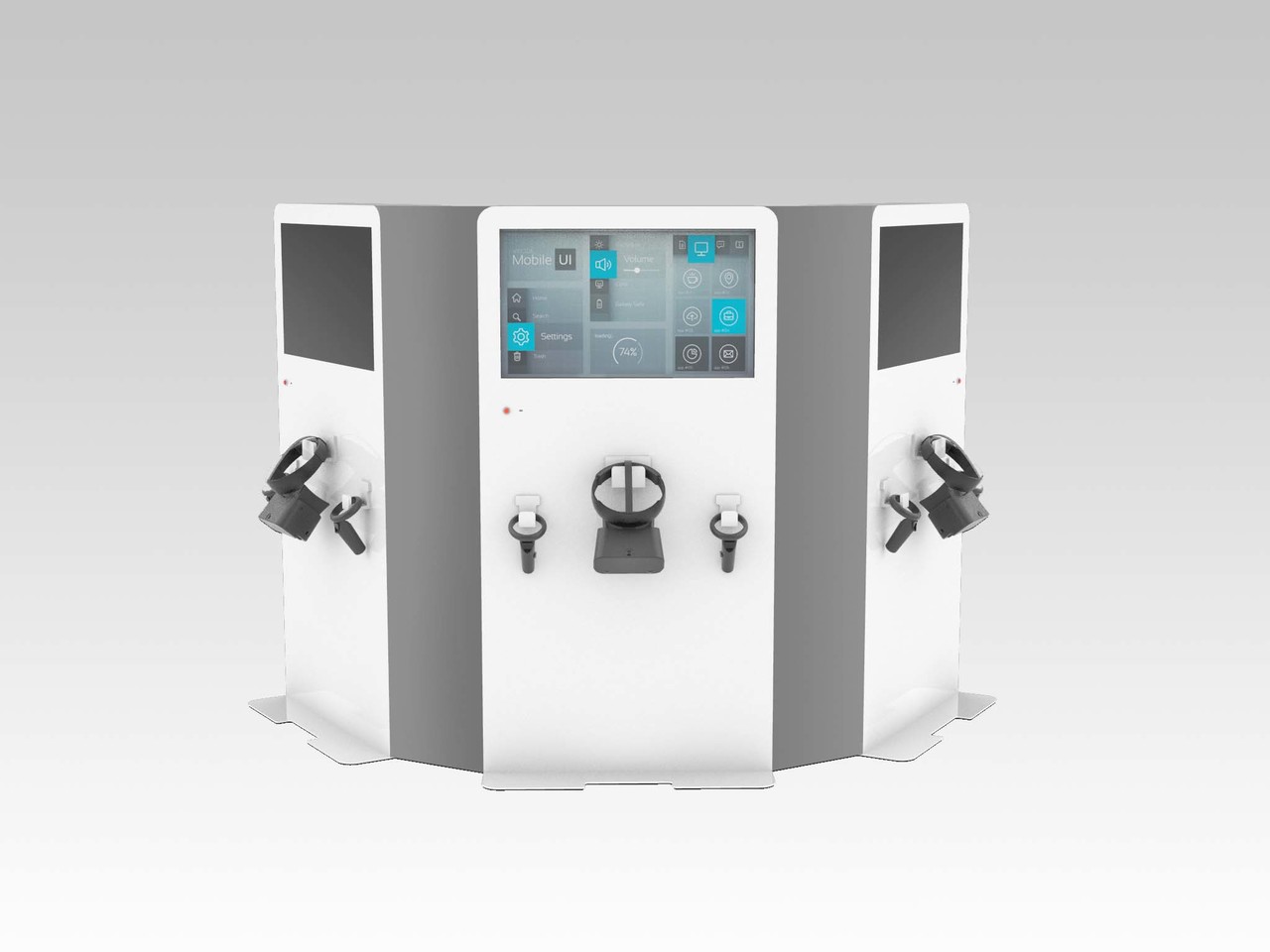

 VR KIOSK 고정형

 고정형 키오스크는 학교, 체험관, 박물관, 도서관 등 체험공간의 이동이 적은 곳에 추천

 드립니 다. 키오스크의 모니터를 통해 체험 영상을 실시간으로 확인할 수 있고, VR 체

 험을 하지 않을 때 는 일반 PC처럼 홍보 영상을 플레이할 수 있어 다양하게 활용이 가능

 합니다.


 추천 VR HMD

  - 유무선이 다 가능한 메타 퀘스트2(오큘러스 퀘스트)

  - VIVE 코스모스

  - VIVE PRO

VR KIOSK



메타버스 환경에 맞추다.

활용장점

교육현장 / 산업현장 즉시 활용

교수자 / 관리자 모니터링 기능

교수자 / 관리자 모니터링 기능

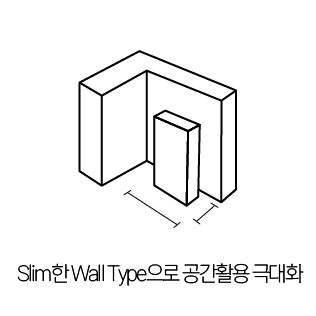

Slim한Wall Type으로 공간활용 극대화

전시효과

(VR홍보영상 전시활용)

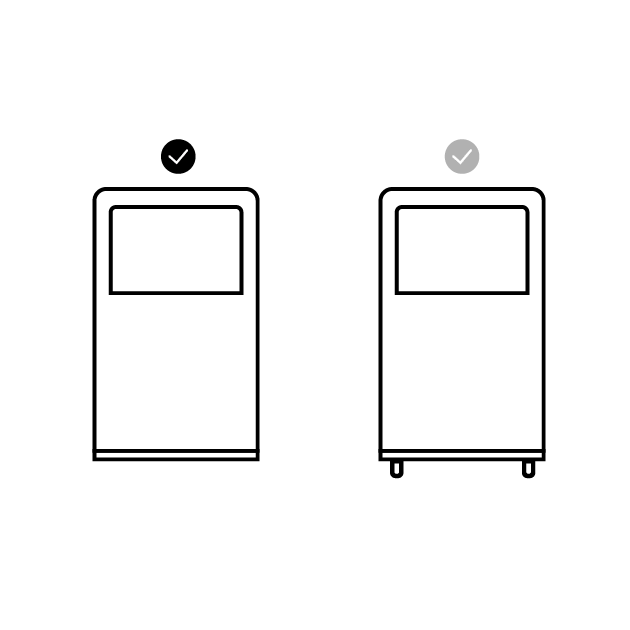

고정형 / 이동형 VR KIOSK

선택적 활용

기대효과

VR 체험장비에 대한 기술적 통합 요구

• 기존의 VR 장치 다양한 인터페이스로 인해 활용 체험에 제한적

• HMD와 디스플레이등 다양한 연동장치의 일체화 필요

• 룸스케일 VR 설치와 운용에 대한 복잡성과 난해성 해소

비대면 XR 체험 활용성 확대

• 실감콘텐츠 교육・전시기능 구현 활용성 극대화

• 고정형과 이동형 KIOSK 운용으로 선택적 활용

• 컨퍼런스, 페스티벌등 이동형 VR KIOSK 설치로 현장의 다양한 XR콘텐츠 체험

실감콘텐츠 체험확산 도구

• 산업체 VR교육훈련과 에듀테크 시장의 성장으로 VR 교육체험 수요증가

• 초, 중, 고등학교 각급학교의 VR 체험교육 수요 증가

• 지자체, 공공기관의 4차 산업혁명 교육 수요 증가

비대면 원격접속 기능구현으로 비대면 XR 교육수행

• 1:1 오프라인 교육 체제에서 비대면 XR교육 구현 가능

• 산업현장 전문가 원격 모니터링으로 초보자 교육 가능

• 산업체 실감콘텐츠 교육훈련 수요 증가로 XR 교육장비 활용 기대

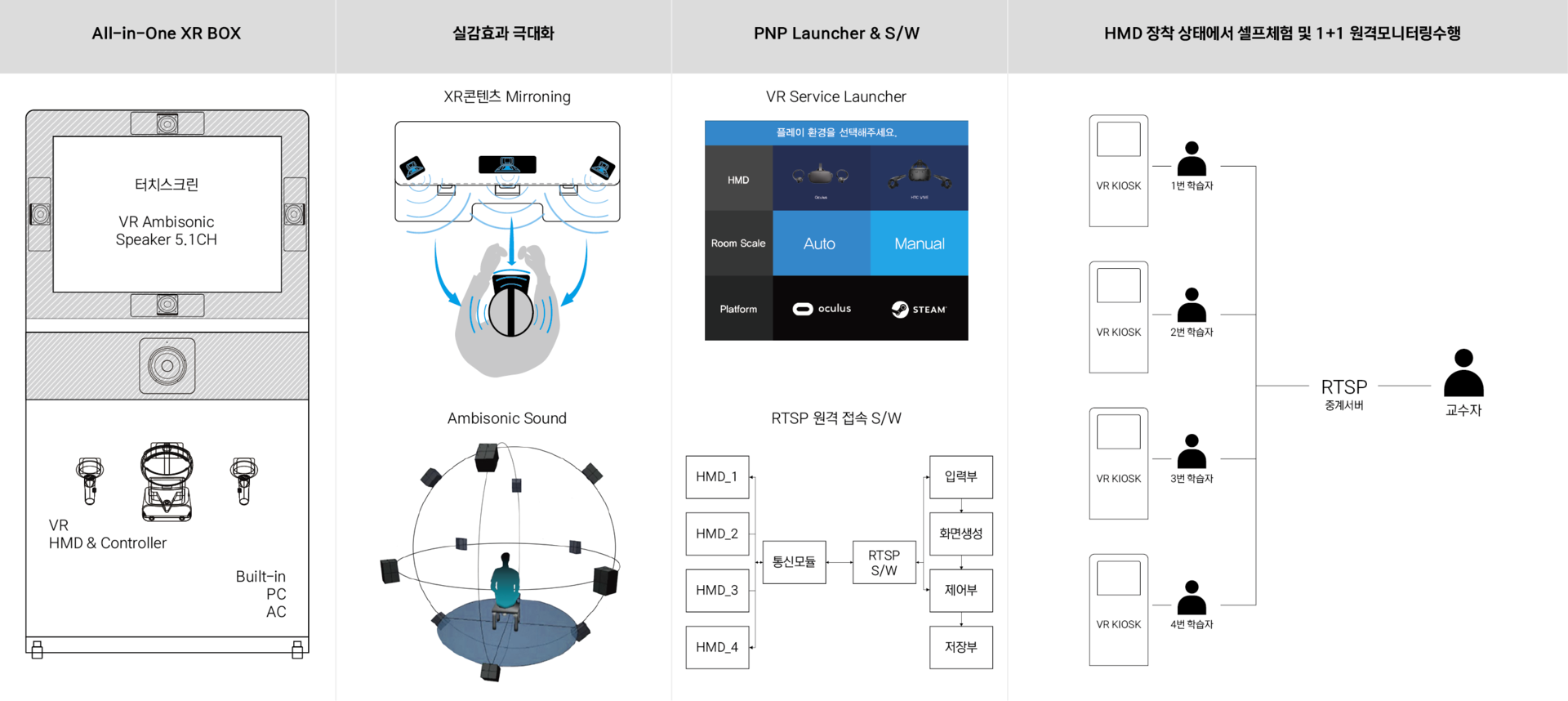

VR KIOSK H/W & S/W

① A0ll-in-One XR BOX 설계

스틸 경량 Panel 구조, 이동설치 가능, 결합 확장형 설계

규격화, 노이즈 방지, 조립 및 결합 연계성 고려(Single Panel Type, Dual Panel Type,         Hexagon Type)


④ VR HMD 콘텐츠의 스크린을 통한 실시간 모니터링과 전시

PNP 방식의 미러링 구현


② XR 콘텐츠 스크린 미러링 구현 (VR HMD와 스크린 미러링 동시 구현)

Panel Built in PC 설계, 32“ 터치스크린, 적외선센서, 콘트롤러, 전원장치

⑤ VR Sound 구현 (Ambisonic 5.1CH speker 설치)

XR 콘텐츠의 Ambisound 구현 설계


③ XR 서비스 Launcher를 통한 VR 서비스 접속편의성 실현

STEAM VR, Occulus VR, PICO VR, RTSP 접속프로그램 등 통합 서비스 플랫폼

고객 맞춤형 XR 교육훈련 콘텐츠 탑재 실행


⑥ 격 실시간 접속 및 화상전송 기능 구현

RTSP(Real Time Streaming Protocol) S/W 개발

1 : 1 원격 접속 Clent & Server 접속 프로그램



PRODUCT

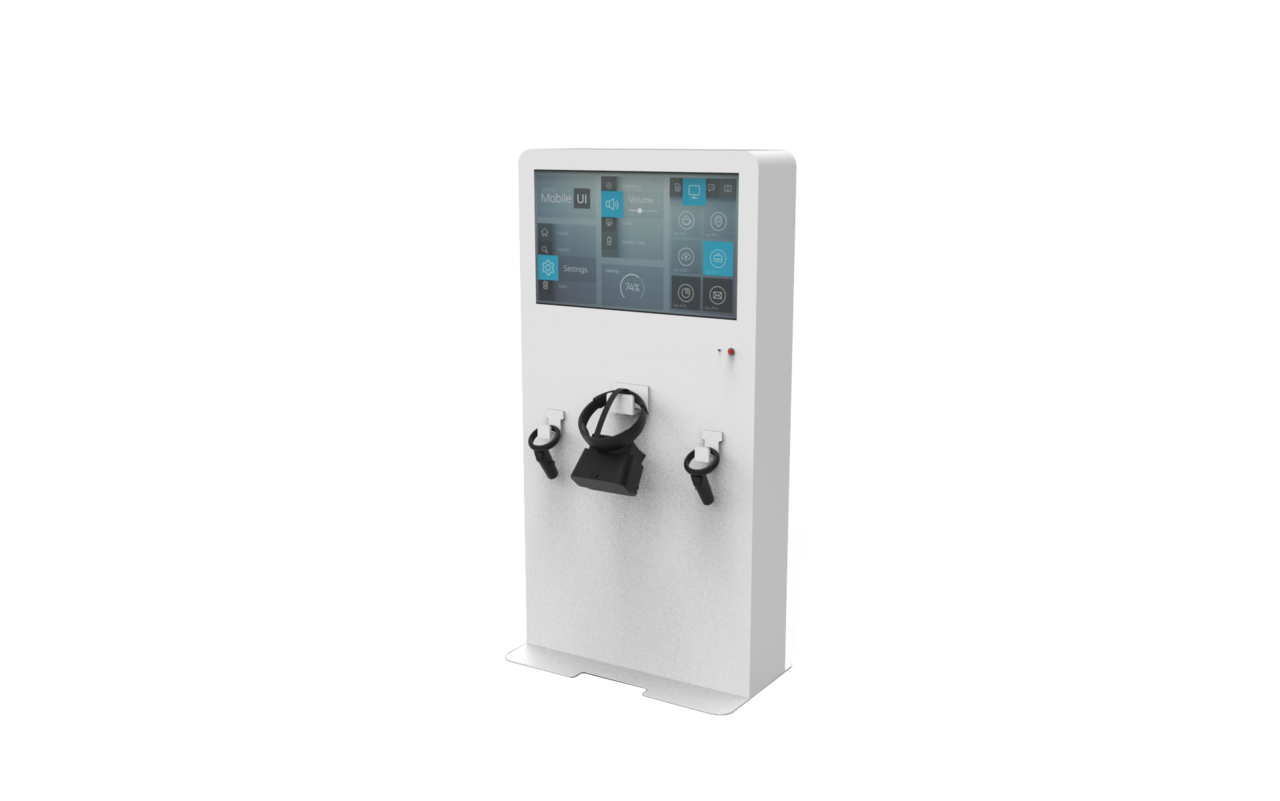

VR KIOSK 고정형

고정형 키오스크는 학교, 체험관, 박물관, 도서관 등 체험공간의 이동이 적은 곳에 추천드립니 다. 키오스크의 모니터를 통해 체험 영상을 실시간으로 확인할 수 있고, VR 체험을 하지 않을 때 는 일반 PC처럼 홍보 영상을 플레이할 수 있어 다양하게 활용이 가능합니다.

추천 VR HMD

 - 유무선이 다 가능한 메타 퀘스트2(오큘러스 퀘스트)

 - VIVE 코스모스

 - VIVE PRO

VR KIOSK

메타버스 환경에 맞추다.

2021 . 02 VR KIOSK 개발

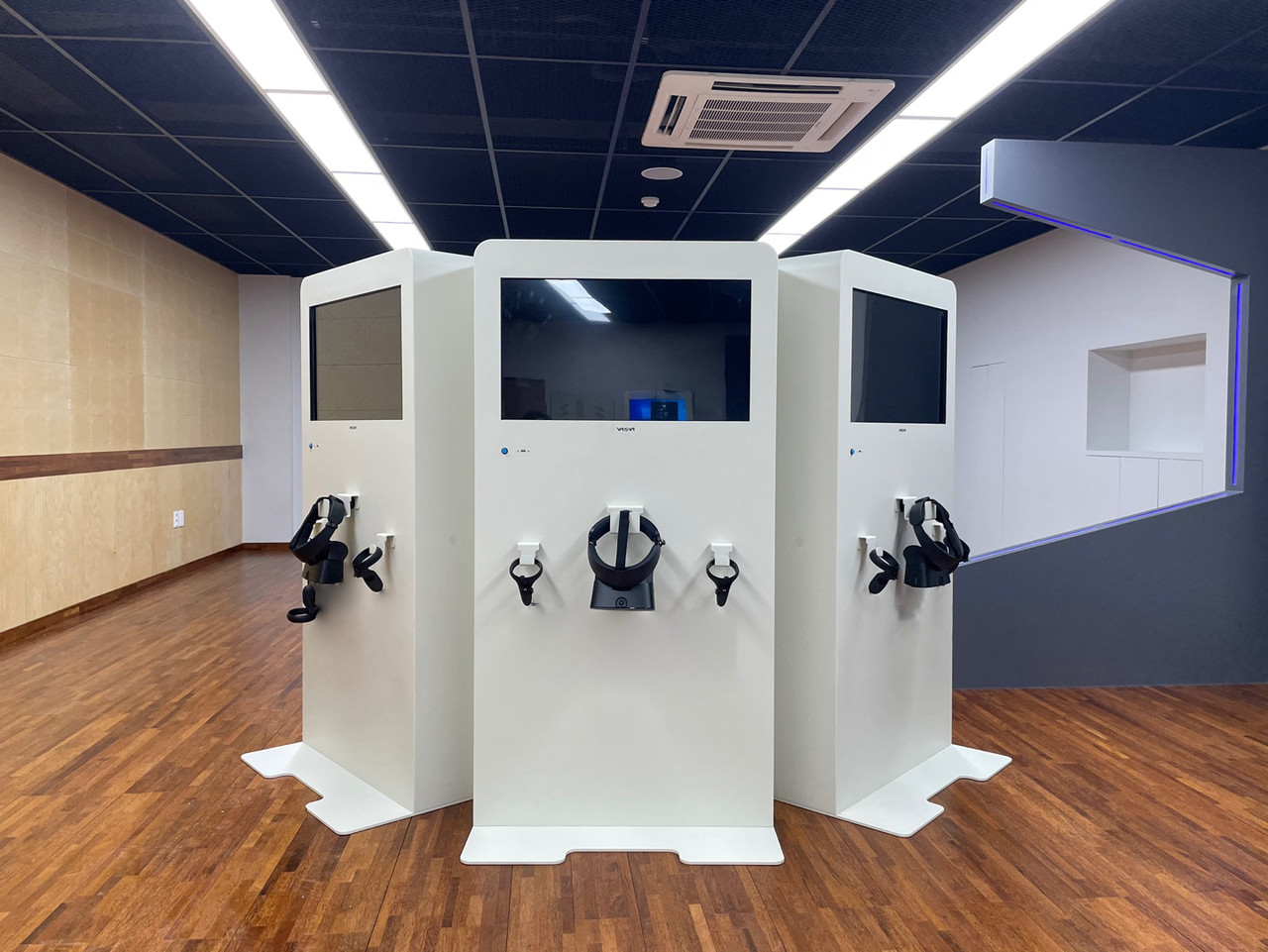

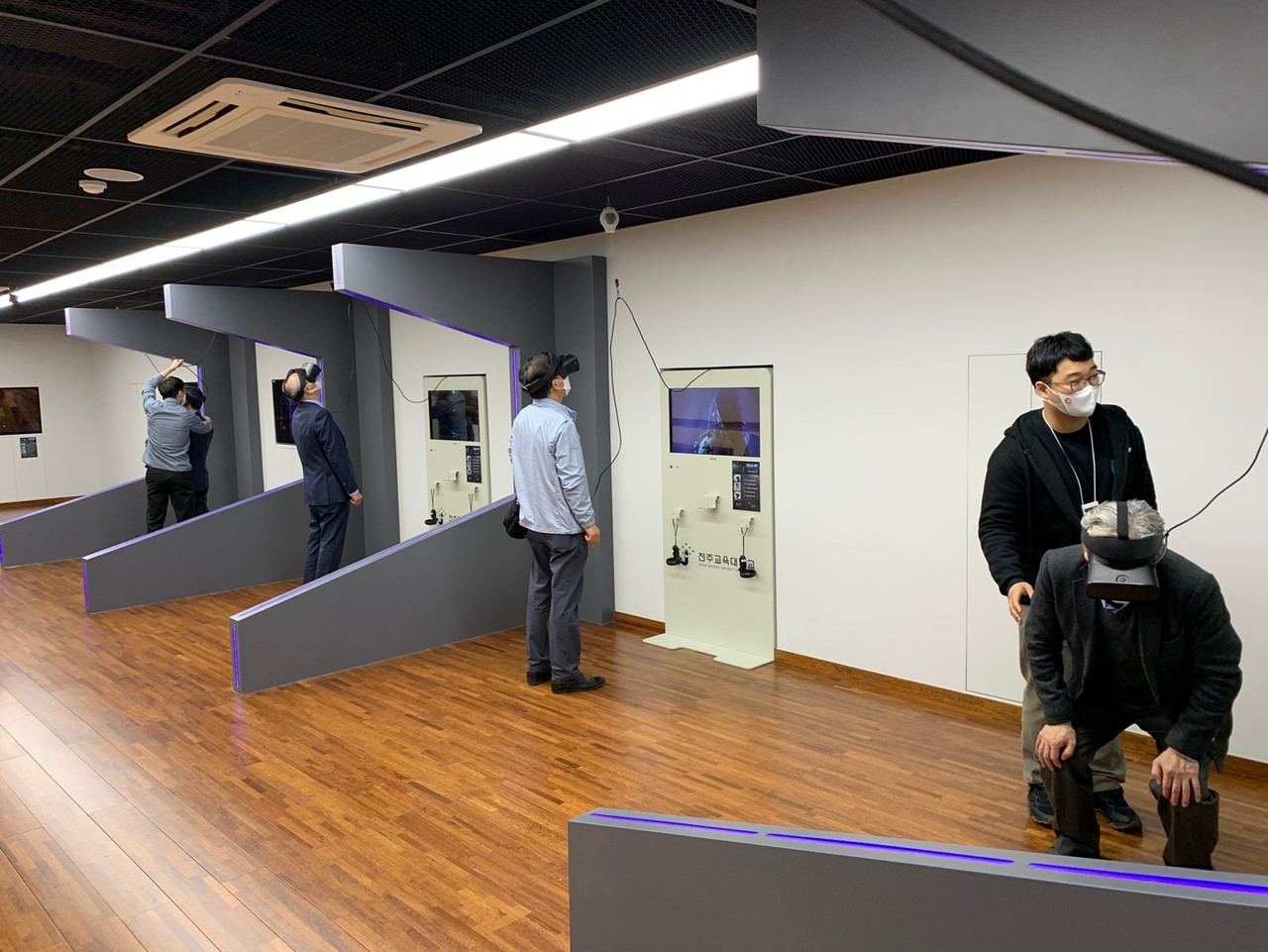

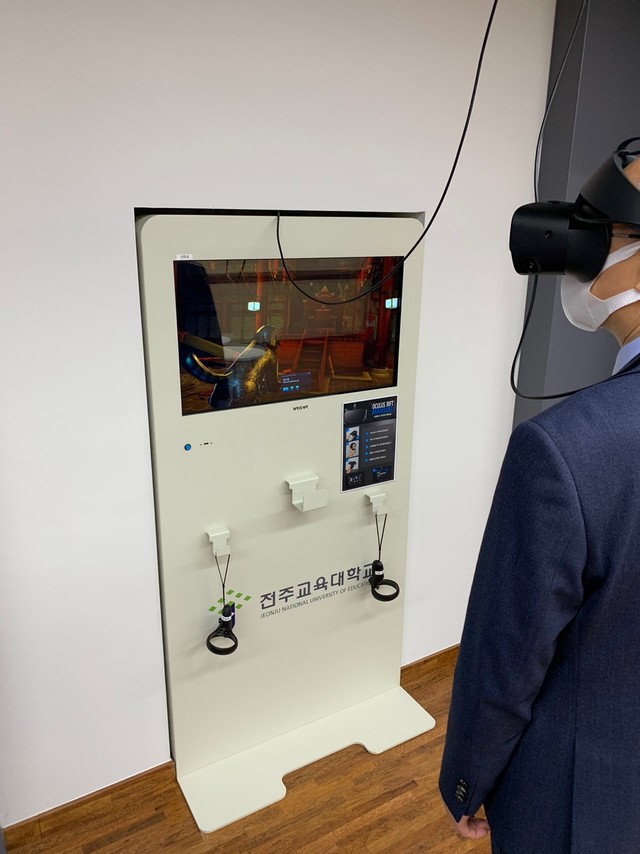

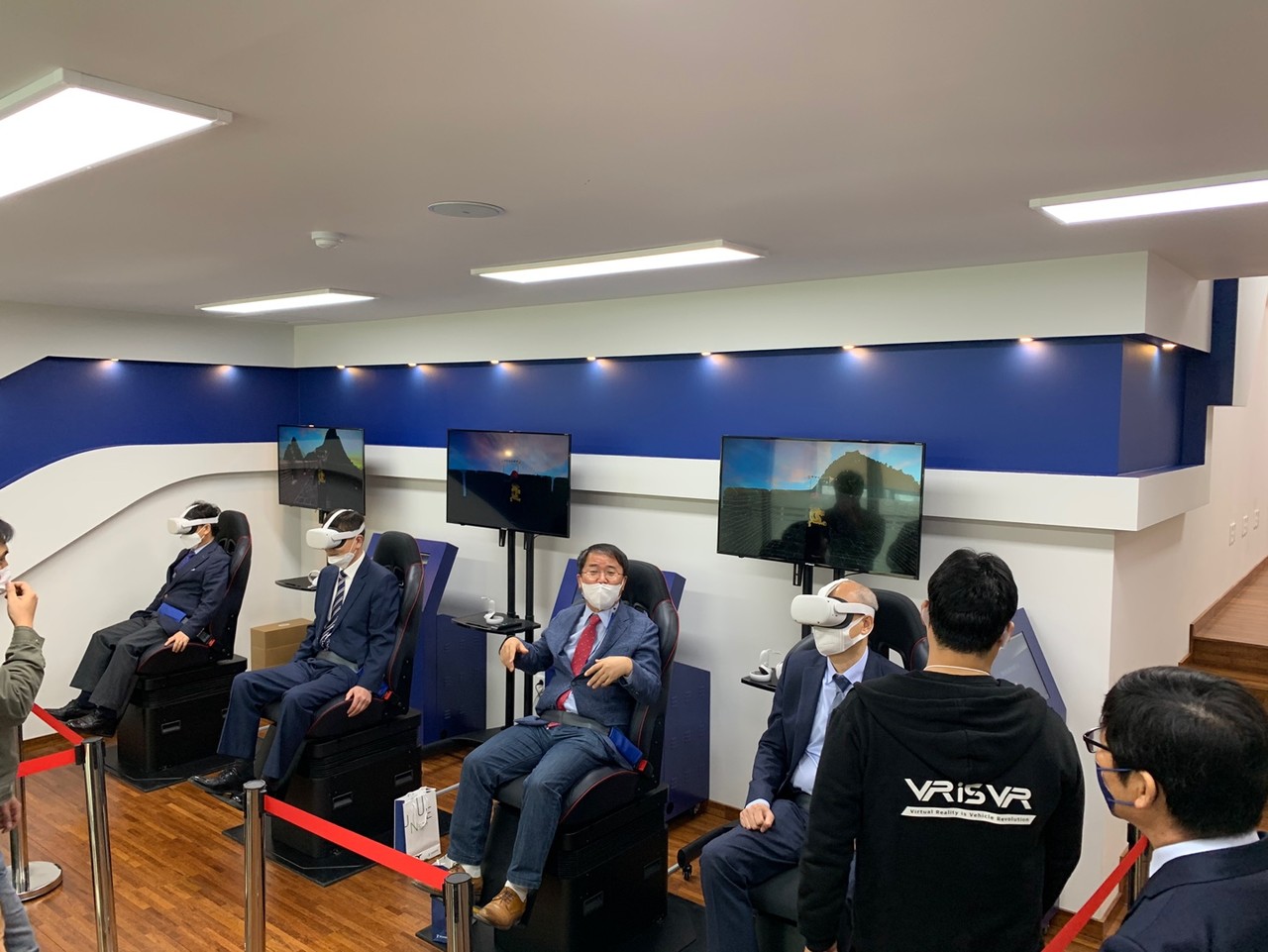

2021 . 03 전주교육대학교 XR 센터 납품 설치

VR KIOSK (size)

VR KIOSK H/W & S/W

① A0ll-in-One XR BOX 설계

스틸 경량 Panel 구조, 이동설치 가능, 결합 확장형 설계

규격화, 노이즈 방지, 조립 및 결합 연계성 고려(Single Panel Type, Dual Panel Type, Hexagon Type)

② XR 콘텐츠 스크린 미러링 구현 (VR HMD와 스크린 미러링 동시 구현)

Panel Built in PC 설계, 32“ 터치스크린, 적외선센서, 콘트롤러, 전원장치

③ XR 서비스 Launcher를 통한 VR 서비스 접속편의성 실현

STEAM VR, Occulus VR, PICO VR, RTSP 접속프로그램 등 통합 서비스 플랫폼

고객 맞춤형 XR 교육훈련 콘텐츠 탑재 실행

④ VR HMD 콘텐츠의 스크린을 통한 실시간 모니터링과 전시 PNP 방식의 미러링 구현

⑤ VR Sound 구현 (Ambisonic 5.1CH speker 설치) XR 콘텐츠의 Ambisound 구현 설계

⑥ 격 실시간 접속 및 화상전송 기능 구현

RTSP(Real Time Streaming Protocol) S/W 개발 1 : 1 원격 접속 Clent & Server 접속 프로그램

2021 . 02 VR KIOSK 개발

2021 . 03 전주교육대학교 XR 센터 납품 설치

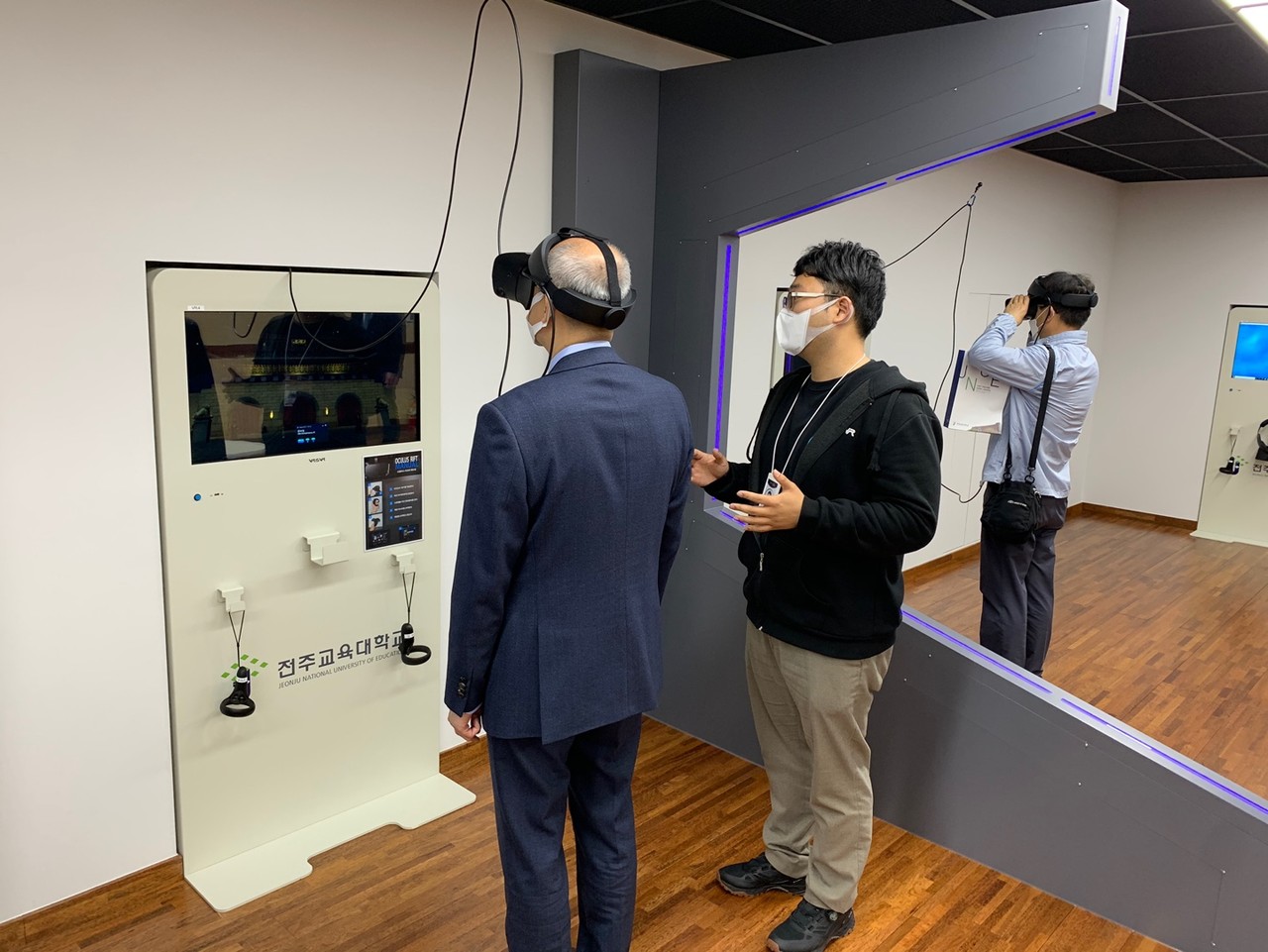

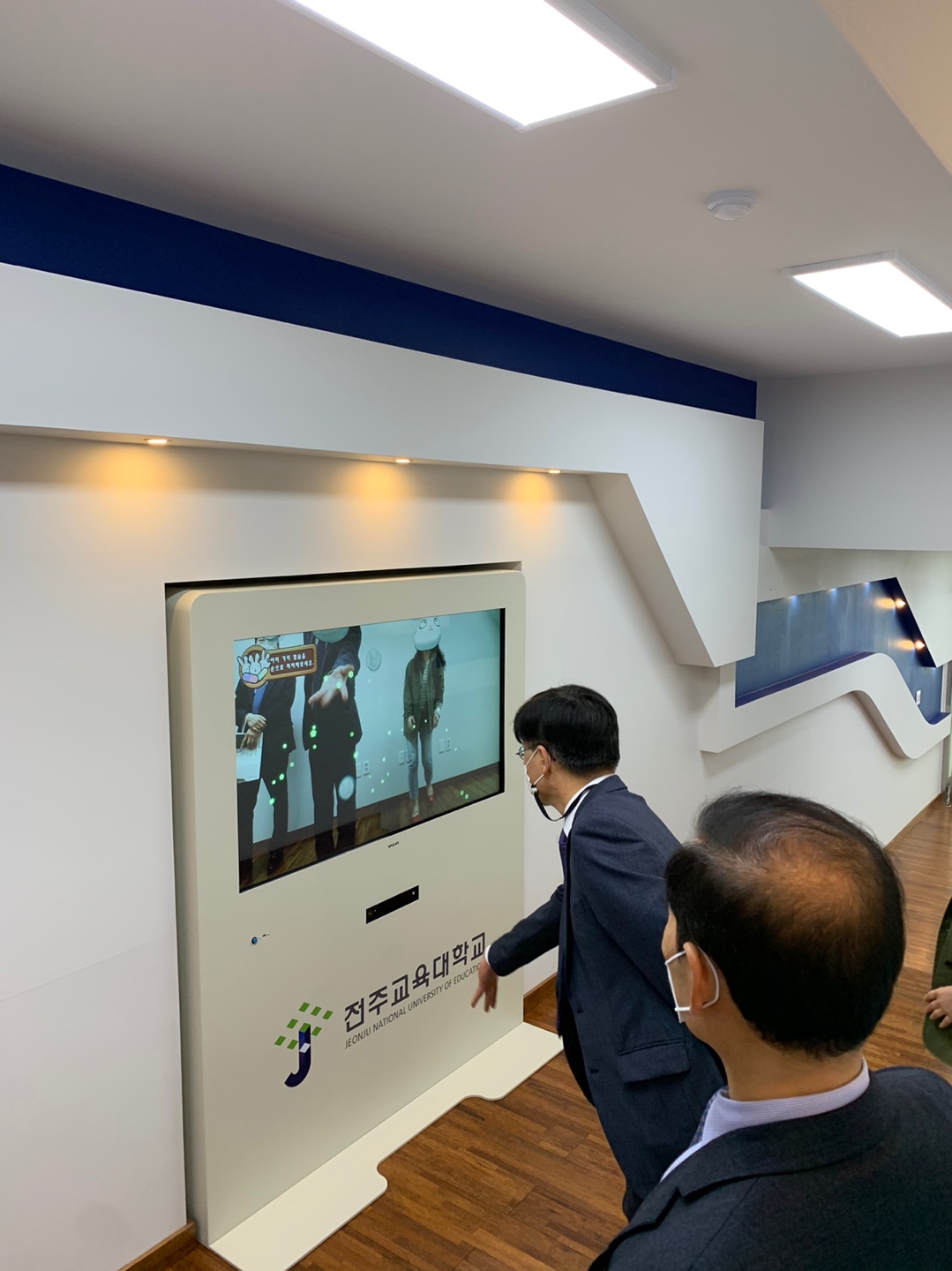

전주교육대학교AR 키오스크

더보기

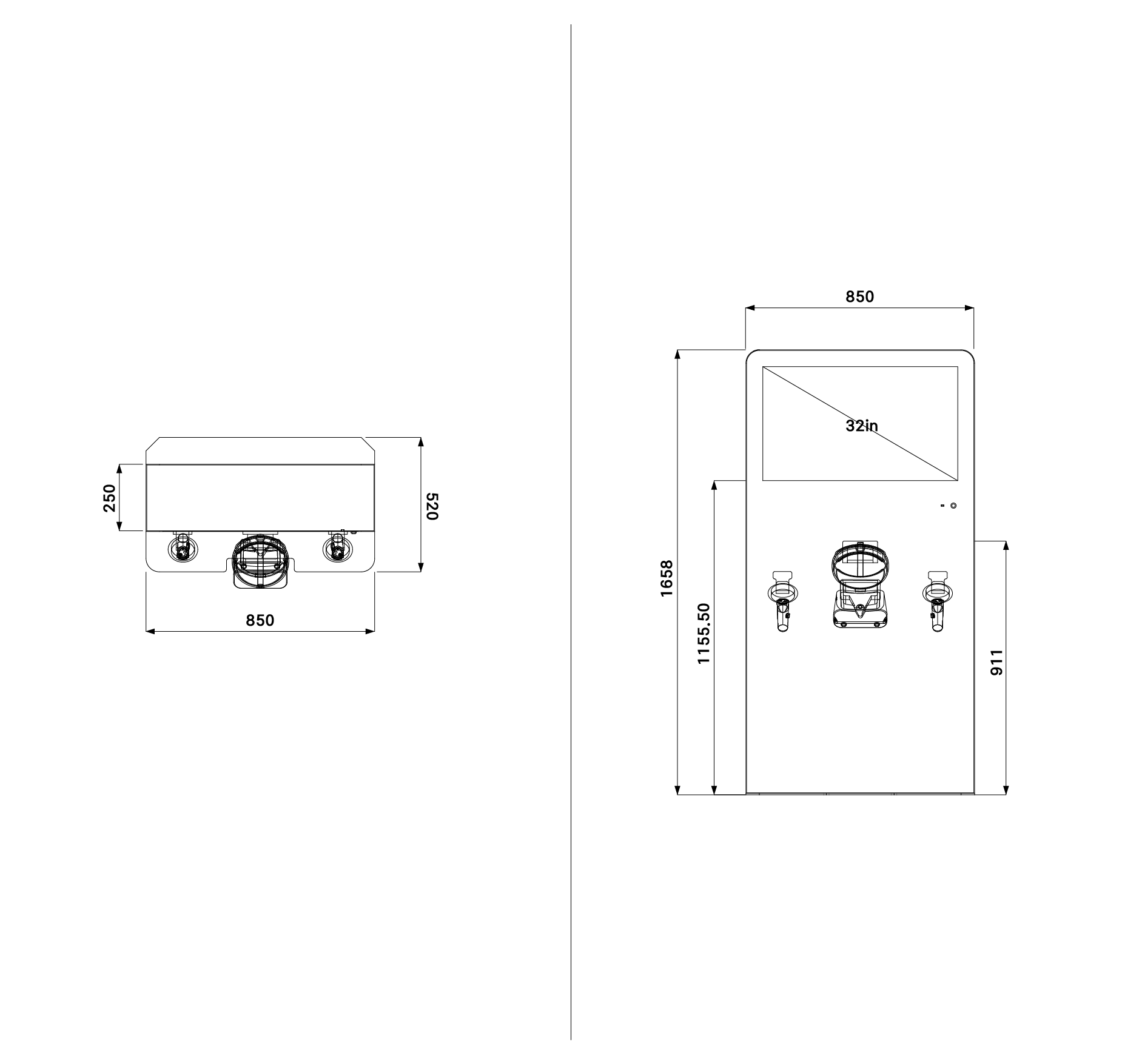

VR KIOSK(size)

VR CARRIER 구성

VR 장비 : Oculus Rift S(HMD) + Controller

모델 : VR KIOSK

재질 : 1.6T 스틸강 사용

색상 : ●  White ● Ivory 기본 (다양한 색상 제작 가능)

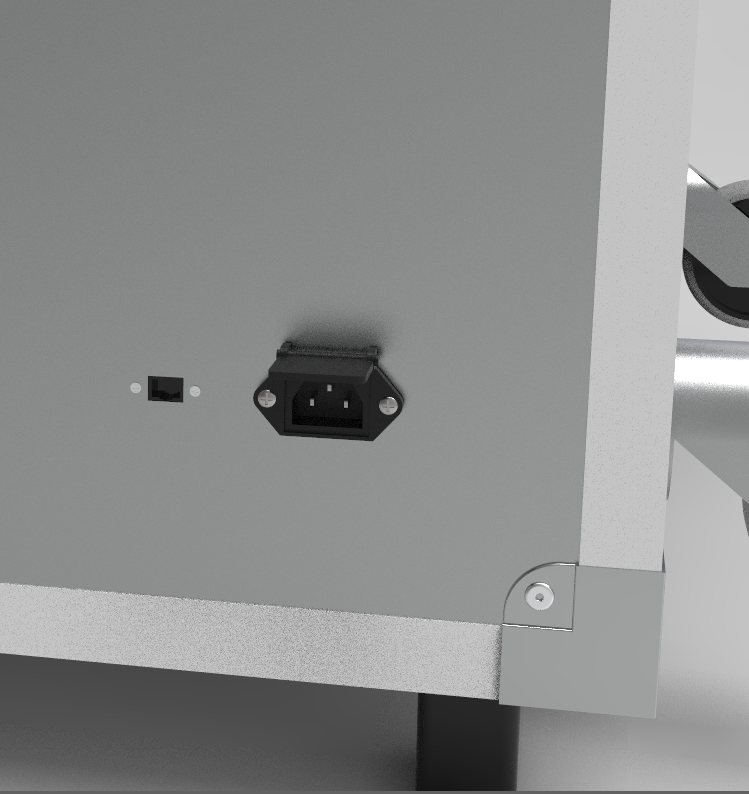

전원 : 노출 PC ON/OFF 스위치

※ 사용 적정온도 +0˚C -+40˚C, 사용 적정습도 10%-90%

PC

CPU : i7 10700F

그래픽카드 : GALAX RTX2060 SUPER 8G

메인보드 : ASUS H410

램 : 16 GB(삼성)

SSD : 512 GB

OS : Windows 10 64 bit

디스플레이 : 32in LED Touch screer

Panel : AUO or 삼성 LED LAMP TYPE(국내 대리점 정품)

해상도 : FHD(1920x1080), 밝기 : 400 nit

Touch : 적외선 Touch Screen With 5mm tempered Glass

AD board Set(SMPS, HARNESS 등)

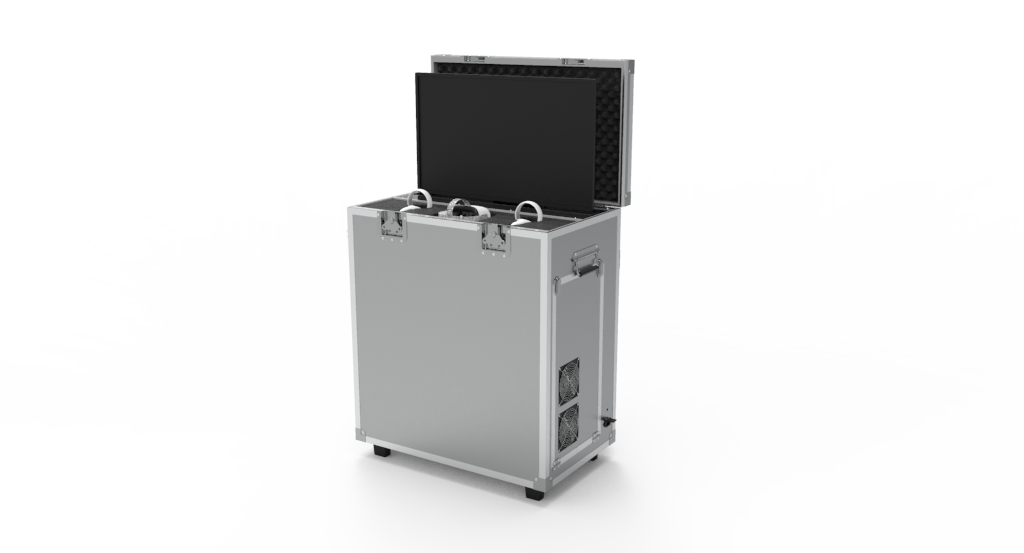

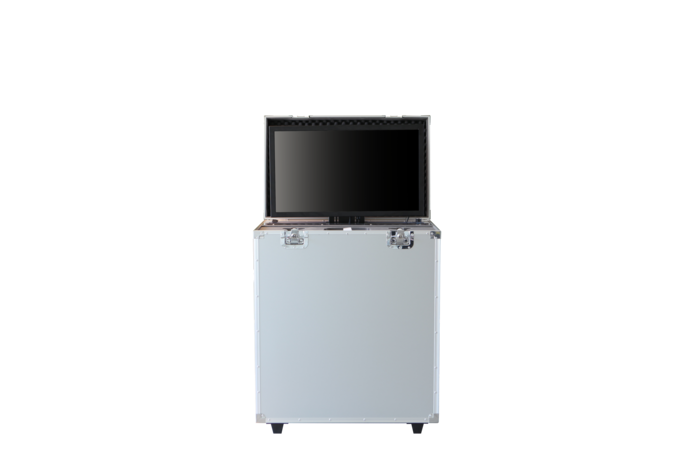

PORTABLE VR CARRIER 이동형

이동형 키오스크는 전시장, 박람회와 같이 체험 공간이 임시적이거나 이동이 잦은 곳에 사용 하시는 것을 추천드립니다. 캐리어 형태의 키오스크로 누구나 쉽게 움직일 수 있다는 장점이 있습니다.

추천 VR HMD

 - 유무선이 다 가능한 메타 퀘스트2(오큘러스 퀘스트)

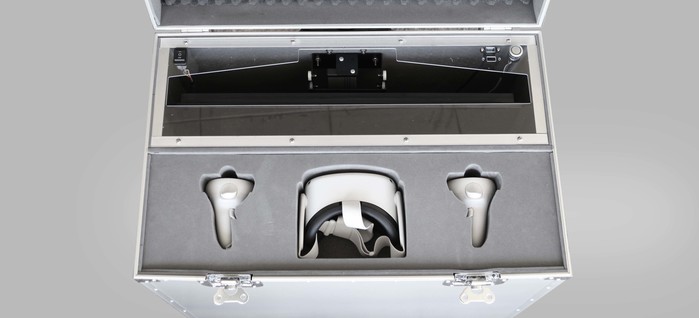

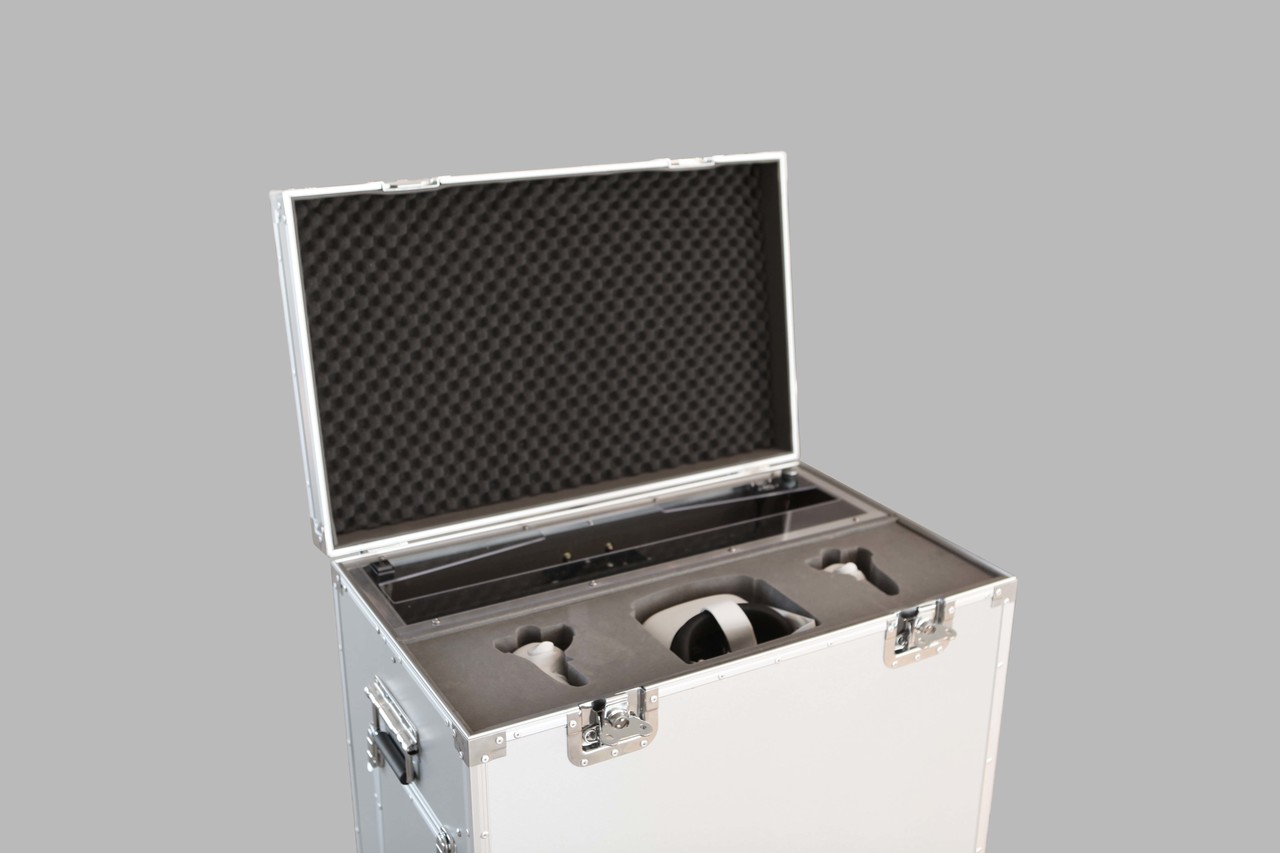

Portable VR Carrier

언제 어디서든 간편하게!

오큘러스 퀘스트2에 딱 맞게 성형이 되어있어

VR 장비 수납도 간단합니다.

PC가 내장 되어있어 전원 스위치 누르기만 하면 세팅 끝!

220V 파워 케이블 하나만 연결하면 끝!

VR KIOSK(size)

VR CARRIER 구성

VR 장비 : Oculus Quest 2(HMD) + Controller

모델 : Portable VR Carrier

재질 : AL 케이스(Aluminium)

색상 : ●  White ● Black 기본 (다양한 색상 제작 가능)

전원 : 노출 PC ON/OFF 스위치

※ 사용 적정온도 +0˚C -+40˚C, 사용 적정습도 10%-90%

PC

CPU : i7 10700F

그래픽카드 : GALAX RTX2060 SUPER 8G

메인보드 : ASUS H410

램 : 16 GB(삼성)

SSD : 512 GB

OS : Windows 10 64 bit

디스플레이 : 25in LED Touch screer

Panel : AUO or 삼성 LED LAMP TYPE(국내 대리점 정품)

해상도 : FHD(1920x1080), 밝기 : 400 nit

Touch : 적외선 Touch Screen With 5mm tempered Glass

AD board Set(SMPS, HARNESS 등)

VR CARRIER 구성

VR 장비 : Oculus Rift S(HMD) + Controller

모델 : VR KIOSK

재질 : 1.6T 스틸강 사용

색상 : ●  White ● Ivory 기본 (다양한 색상 제작 가능)

전원 : 노출 PC ON/OFF 스위치

※ 사용 적정온도 +0˚C -+40˚C, 사용 적정습도 10%-90%

PC

CPU : i7 10700F

그래픽카드 : GALAX RTX2060 SUPER 8G

메인보드 : ASUS H410

램 : 16 GB(삼성)

SSD : 512 GB

OS : Windows 10 64 bit

디스플레이 : 32in LED Touch screer

Panel : AUO or 삼성 LED LAMP TYPE(국내 대리점 정품)

해상도 : FHD(1920x1080), 밝기 : 400 nit

Touch : 적외선 Touch Screen With 5mm tempered Glass

AD board Set(SMPS, HARNESS 등)

PORTABLE VR CARRIER 이동형

이동형 키오스크는 전시장, 박람회와 같이 체험 공간이 임시적이거나 이동이 잦은 곳에 사용 하시는 것을 추천드립니다. 캐리어 형태의 키오스크로 누구나 쉽게 움직일 수 있다는 장점이 있습니다.


추천 VR HMD

 - 유무선이 다 가능한 메타 퀘스트2(오큘러스 퀘스트)

Portable VR Carier



언제 어디서든 간편하게!

오큘러스 퀘스트2에 딱 맞게 성형이 되어있어 VR 장비 수납도 간단합니다.

PC가 내장 되어 있어 전원 스위치 누르기만 하면 세팅 끝!

220V 파워 케이블 하나만 연결하면 끝!

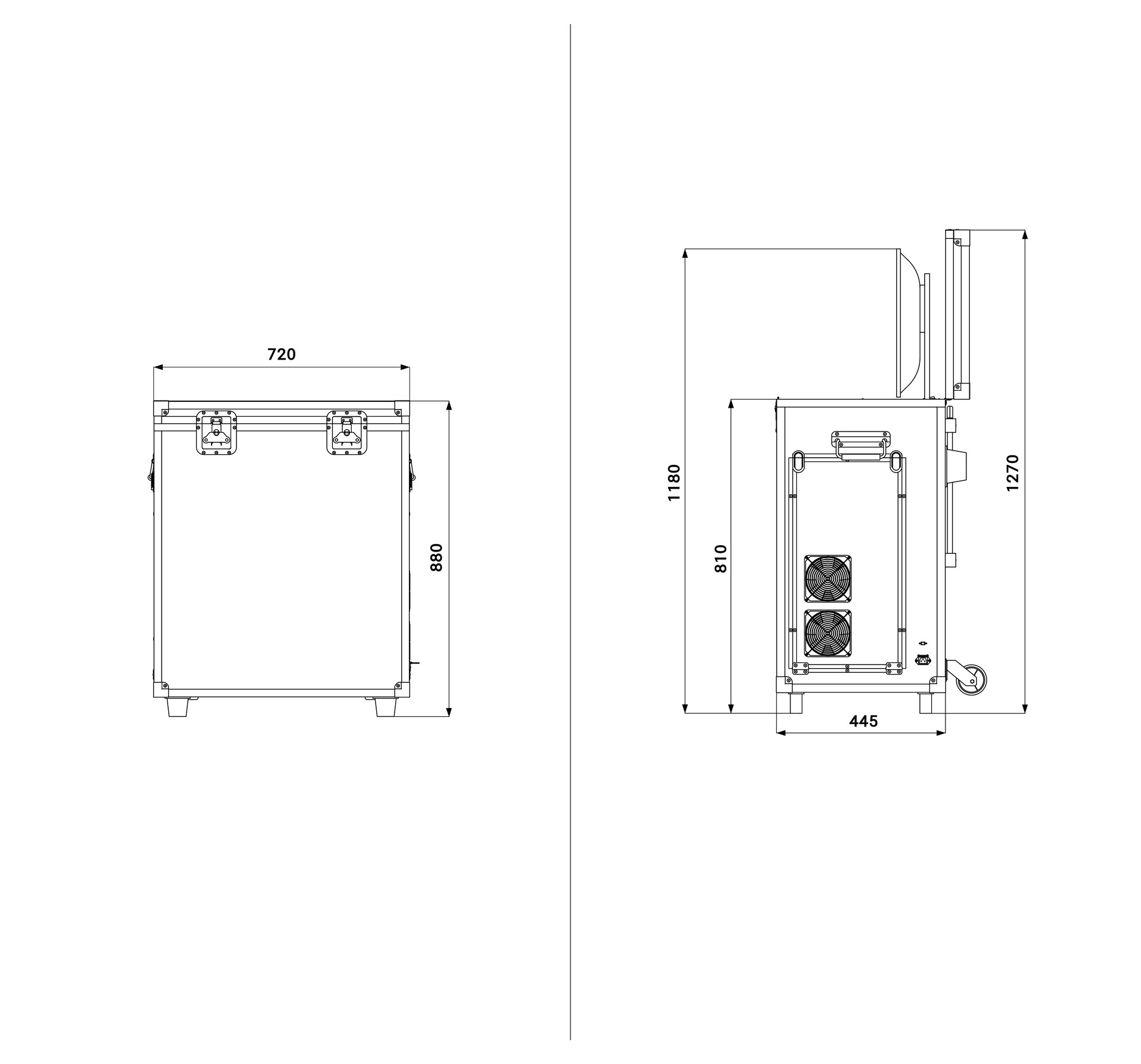

VR CARRIER (size)

단위(mm)
단위(mm)

VR CARRIER 구성

VR 장비 : Oculus Quest 2(HMD) + Controller

모델 : Portable VR Carrier

재질 : AL 케이스(Aluminium)

색상 : ●  White ● Black 기본 (다양한 색상 제작 가능)

전원 : 노출 PC ON/OFF 스위치

※ 사용 적정온도 +0˚C -+40˚C, 사용 적정습도 10%-90%

PC

CPU : i7 10700F

그래픽카드 : GALAX RTX2060 SUPER 8G

메인보드 : ASUS H410

램 : 16 GB(삼성)

SSD : 512 GB

OS : Windows 10 64 bit

디스플레이 : 25in LED Touch screer

Panel : AUO or 삼성 LED LAMP TYPE(국내 대리점 정품)

해상도 : FHD(1920x1080), 밝기 : 400 nit

Touch : 적외선 Touch Screen With 5mm tempered Glass

AD board Set(SMPS, HARNESS 등)
